DDRB-N型多点润滑泵
| |||||||||||||||
|
二、技术参数
使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂或粘度等级大于N68的润滑油，工作环境温度为-20～80℃。 | |||||||||||||||

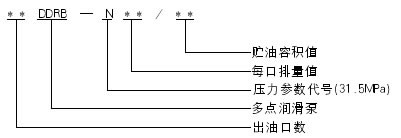

| 三、型号说明 | |||||||||||||||
 | |||||||||||||||
| 四、动作说明 |
|||||||||||||||
|
DDRB-N型多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。 电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。 | |||||||||||||||

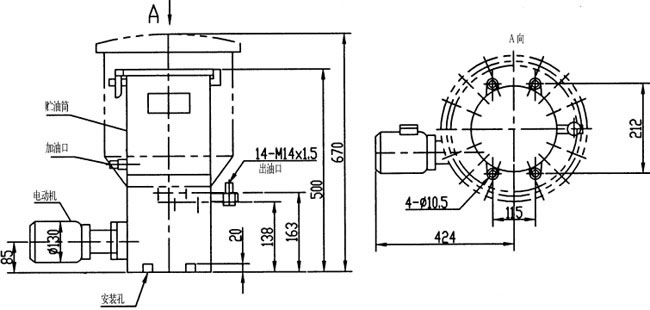

| 五、外形尺寸 | |||||||||||||||
 | |||||||||||||||
| 六、使用要领 | |||||||||||||||
| 1、该型多点润滑泵应安装在环境温度合适，灰尘少，便于检查、维护保养及方便补脂的地方。 2、向贮油器内补脂必须使用加油泵从贮油器的加油口加入，严禁揭盖加入不经过滤的使用介质。 3、按贮油器筒壁上旋向牌规定的旋向进行电机接线，不得反转。 4、给油口数可在1～14范围内任意选择，根据设备需要不用的压油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。 5、给油量的调整，按下图调节序3螺套的位置即可获得。 | |||||||||||||||
 | |||||||||||||||
|

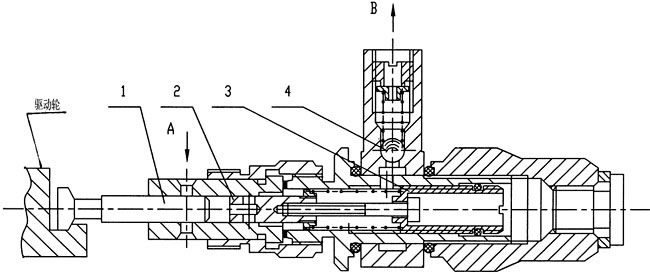

1—工作活塞 2—控制活塞 3—调节螺套 4—单向阀 | |||||||||||||||
