| 一、使用条件 |
| 本产品适用于公称压力为0.63MPa的稀油润滑系统中，用以过滤润滑油中的污垢杂质，由于内部装有磁芯，因此还能吸附铁磁性的微粒（这种微粒能通滤芯）避免机械摩擦副的过早磨损；在性能上优于一般的过滤器；同样分为二组过滤筒和一个三位六通阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到润滑系统可以连续工作的目的。 |
| |
| 二、技术参数 |
|
型
号 |
公称
通径
DN
mm |
过滤
面积
m2 |
运 动 粘 度 cSt |
重量
kg |
|
46
|
68 |
100 |
150 |
460 |
|
过 滤 精 度 mm |
|
0.08 |
0.12 |
0.08 |
0.12 |
0.08 |
0.12 |
0.08 |
0.12 |
0.08 |
0.12 |
|
过 滤 精 度 mm |
|
SWCQ-50 |
50 |
0.31 |
485 |
1160 |
447 |
793 |
250 |
565 |
107 |
256 |
69 |
160 |
136 |
|
SWCQ-65 |
65 |
0.52 |
820 |
1960 |
760 |
1340 |
400 |
955 |
180 |
434 |
106 |
250 |
165 |
|
SWCQ-80 |
80 |
0.83 |
1320 |
3100 |
1200 |
2150 |
630 |
1533 |
288 |
695 |
170 |
400 |
220 |
|
SWCQ-100 |
100 |
1.31 |
1990 |
4750 |
1840 |
3230 |
1000 |
2310 |
436 |
1050 |
267 |
630 |
275 |
|
SWCQ-125 |
125 |
2.80 |
3340 |
8000 |
2100 |
5420 |
1686 |
3890 |
730 |
1710 |
450 |
1000 |
680 |
|
SWCQ-150 |
150 |
3.30 |
5000 |
12000 |
4650 |
8130 |
2520 |
5840 |
1094 |
2660 |
679 |
1600 |
818 |
|
SWCQ-200 |
200 |
6.00 |
9264 |
22140 |
8568 |
15114 |
4620 |
10788 |
2034 |
4908 |
1254 |
2898 |
1185 |
|
SWCQ-250 |
250 |
9.40 |
14513 |
34686 |
13423 |
23678 |
7238 |
16901 |
3186 |
7689 |
1964 |
4540 |
1422 |
|
SWCQ-300 |
300 |
13.50 |
20844 |
49815 |
19278 |
34006 |
10395 |
24273 |
4573 |
11043 |
2821 |
6520 |
2580 | |
1、过滤器的公称压力为0.63MPa。
2、滤芯清洗压降不大于0.15MPa。 |
| 三、外形尺寸 |
|
|
|

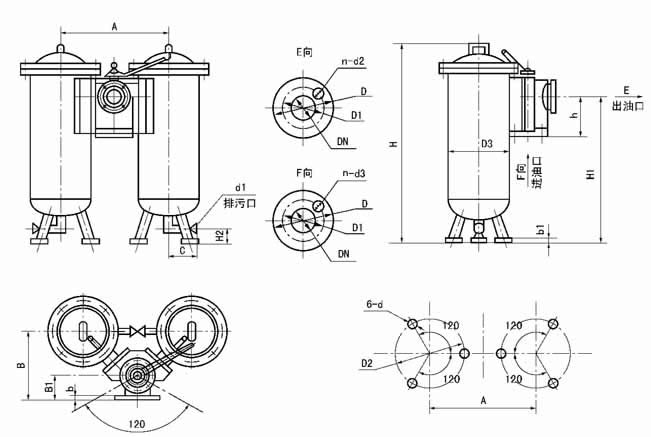

SLQ-32，SLQ-40双筒网式过滤器（整体式） DN≥50的SLQ型双筒网式过滤器（组合式） |
| 四、外形尺寸 |
|
型号 |
公称通径DN |
A |
B |
B1 |
b |
b1 |
C |
d2 |
d3 |
H |
|
SWCQ-50 |
50 |
459 |
325 |
130 |
18 |
20 |
170 |
260 |
240 |
660 |
|
SWCQ-65 |
65 |
474 |
340 |
140 |
20 |
20 |
170 |
260 |
240 |
810 |
|
SWCQ-80 |
80 |
529 |
367 |
145 |
20 |
20 |
180 |
350 |
300 |
820 |
|
SWCQ-100 |
100 |
550 |
381 |
160 |
22 |
20 |
180 |
350 |
300 |
1000 |
|
SWCQ-125 |
125 |
779 |
494 |
165 |
24 |
20 |
220 |
600 |
550 |
1340 |
|
SWCQ-150 |
150 |
817 |
533 |
190 |
24 |
30 |
220 |
600 |
550 |
1460 |
|
SWCQ-200 |
200 |
938 |
613 |
230 |
24 |
30 |
260 |
350 |
600 |
1500 |
|
SWCQ-250 |
250 |
1034 |
676 |
260 |
26 |
30 |
260 |
700 |
640 |
1600 |
|
SWCQ-300 |
300 |
1288 |
814 |
290 |
26 |
30 |
260 |
1000 |
900 |
1720 | |
|
续上表 |
|
型号 |
H1 |
H2 |
h |
d |
d1 |
时出油口连接法兰尺寸 |
|
DN |
D |
D1 |
n |
d2 |
d3 |
|
SWCQ-50 |
480 |
70 |
170 |
19 |
G1/2 |
50 |
160 |
125 |
4 |
18 |
M16 |
|
SWCQ-65 |
630 |
70 |
200 |
19 |
G1/2 |
65 |
180 |
145 |
4 |
18 |
M16 |
|
SWCQ-80 |
620 |
70 |
220 |
19 |
G1/2 |
80 |
195 |
160 |
4 |
18 |
M16 |
|
SWCQ-100 |
780 |
70 |
250 |
19 |
G1/2 |
100 |
215 |
180 |
8 |
18 |
M16 |
|
SWCQ-125 |
1060 |
100 |
300 |
19 |
G1/2 |
125 |
245 |
210 |
8 |
18 |
M16 |
|
SWCQ-150 |
1120 |
100 |
340 |
24 |
G1/2 |
150 |
280 |
240 |
8 |
23 |
M20 |
|
SWCQ-200 |
1120 |
120 |
420 |
24 |
G1/2 |
200 |
335 |
295 |
8 |
23 |
M20 |
|
SWCQ-250 |
1190 |
120 |
500 |
24 |
G1/2 |
250 |
390 |
350 |
12 |
23 |
M20 |
|
SWCQ-300 |
1120 |
120 |
570 |
24 |
G1/2 |
300 |
440 |
400 |
12 |
23 |
M20 | |
| 法兰连接尺寸JB/T81《凸面板式平焊钢制管法兰》（PN=1MPa）的规定。 |
| 四、型号标注说明 |
 |
| 五、工作原理 |
1、过滤器分别由两组过滤装置和一个六通换向阀组成，正常工作时，一组过滤装置投入运行，另一组被换向阀封闭备用。
2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置，连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤0.6MPa可不停机换向。
3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。

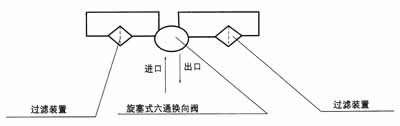

4、系统图 |
|
|
| 六、使用说明 |
1、当进出口压力差≥0.05MPa时应将过滤装置停止工作，取出滤芯磁块进行清洗（包括筒体）。
2、当过滤精度达不到要求时，将过滤装置停止运行，更换滤网。
3、过滤器运行过程中，不得随意转动换向阀。
七、订货须知
订货时必须注明所需的过滤精度值，不注明的均按0.12mm供货。 |
