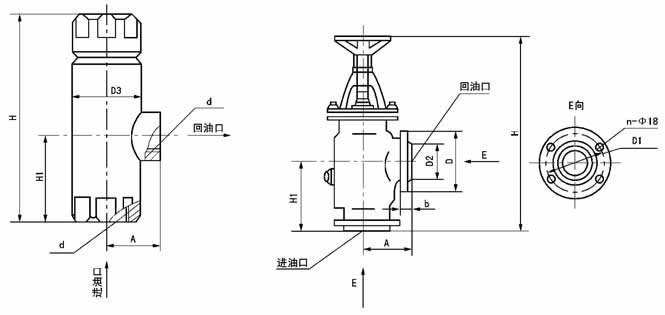

AF型安全阀 一、概述 本产品适用于稀油集中润滑系统中，使系统压力不超过调定值，适用介质粘度等级为N22-N460。安全阀根据翁称通径的大小可分为用调节螺栓和用调压手轮调压两种型式。 二、使用要领手轮调压式安全阀与系统管路联接时必须垂直安装，且回油管路标高不得高于回油口法兰中心。 三、外形尺寸 DN=20～40mm DN=50～100mm 型 号 公称通径DN 公称压力MPa 工作压力MPa d H H1 A 法兰尺寸 D3 重量kg D D1 D2 b n AF-E20/0.5 20 0.8 0.2-0.5 G3/4" 140 56 35.5 - - - - - 45 1.2 AF-E20/0.8 0.4-0.8 AF-E25/0.5 25 0.2-0.5 G1" 165 70 40 - - - - - 50 1.6 AF-E25/0.8 0.4-0.8 AF-E32/0.5 32 0.2-0.5 G1 1/2" 194 88 48 - - - - - 60 2.8 AF-E32/0.8 0.4-0.8 AF-E40/0.5 40 0.2-0.5 G1 1/2" 194 88 52 - - - - - 60 2.6 AF-E40/0.8 0.4-0.8 AF-E50/0.8 50 0.2-0.8 - 420 110 110 165 120 100 18 4 - 15 AF-E80/0.8 80 - 485 125 125 200 160 135 18 8 - 23 AF-E100/0.8 100 - 540 155 135 220 180 155 18 8 - 31 法兰连接尺寸按JB/T81-94《凸面板式平焊钢制管法兰》中PN=1.6MPa的规定。 四、型号标注说明 上一个: GZQ型给油指示器 下一个: DXF型单向阀 产品中心 PRODUCTS 智能润滑系统 智能润滑系统 干油润滑系统 电动润滑泵 手、脚动润滑泵 加油泵 给油器分配器 干油通用部件 干油操纵控制阀 稀油润滑系统 稀油站 稀油润滑部件 油气润滑系统 油气润滑系统 管件部分 管件 电气控制箱 电气控制箱 液压产品 液压产品 热门新闻 水泥厂稀油站检测控制系统的改造 2017-7-8 润滑技术中的合理的润滑方式 2017-7-8 干油集中润滑系统安装注意事项 2017-7-7
