HZJ系列管夹
| 一、概述 |
| HZJ系列管夹是目前国内管夹中综合指标最佳的系列产品。适用于液压、润滑、气动和高压水系统管子的固定。系统工作压力可达40MPa；工作温度-40～+250℃；适用管子外径范围较宽，可从F6mm～F426mm。尤其对于具有振动源区域更经济合理又安全可靠。它广泛应用于冶金、矿山、化工、煤炭、重型机械、工程机械和农业机械等行业的液压、润滑、气动和高压水系统管路。 |
| 二、特 点 |
|
1、HZJ系列管夹具有抗振动、抗冲击、夹持力强度高、重量轻、耐腐蚀、耐高温、使用寿命长等特点。管夹主体材料采用高牌号球墨铸铁精铸而成；夹持面衬垫胶圈（板）材料根据工作温度确定：工作温度小于或等于100℃时，采用普通橡胶；工作温度大于100℃小于150℃时，采用丁氰橡胶，工作温度大于150℃小于250℃时，采用氟橡胶制造。底板材料采用整体钢板制造，确保了底板与管夹、底板与基面（支架）或机体的连接强度。管夹与底板连接采用两只螺栓（螺柱）紧固，便于维修或保养时的拆装。 2、HZJ系列管夹与国内外的塑料管夹、铝合金管夹、钢（钢板）管夹相比，使用寿命是塑料管夹的50倍，是铝合金管夹的30倍，是钢板管夹的15倍。 3、HZJ系列管夹现有22个规格，62种管径，适用管子外径为F6mm～F426mm。 4、根据水平排列固定管子的数量不同，每种规格有两类管夹，即单管夹和双管夹，根据管夹与基面（支架）或机体连接方式不同，每种规格的管夹有带底板和不带底板两种。 5、根据管子上下排列的层数不同，同一规格的管夹有单层和双层两种，如排列需超出双层以上的层数时，订货时请提出，上层管夹数量应等于或小于下层管子数。 6、HZJ系列管夹外表面涂黑色或黄色油漆，亦可根据用户需要涂油漆。 |
|

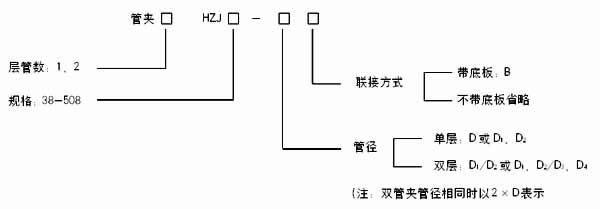

三、型号说明： 1、型 号： |
|
|
2、标记示例： (1)单管夹，单层，管径D=18，带底板 管夹1HZJ50-18B (2)单管夹，双层，上层管径D1=18，下层管径D2=22，带底板 管夹1HZJ50-18/22B (3)双管夹，单层，管径不同，D1=18，D2=22，带底板 管夹2HZJ50-18、22B (4)双管夹，单层，管径相同，D1=D2=18，带底板 管夹2HZJ50-2×18B (5)双管夹，单层，管径相同，D1=D2=18，不带底板 管夹2HZJ50-2×18 (6)双管夹，双层，管径不同，上层管径D1=16，D2=18，下层管径D2=20，D4=22，带底板 管夹2HZJ-16、18/20、22B (7)双管夹，双层，每层管径相同，上层管径D1=D2=18，下层管径D3=D4=22，带底板 管夹2HZJ-2×18/2×22B (8)单、双管夹，双层，上层为单管夹，管径D1=18，下层为双管夹，管径D2=D3=22，带底板 管夹1/2HZJ50-18/2×22B (9)双管夹，双层，管径D1=16，D2=18， D3=D4=22，带底板 管夹2HZJ50-16、18/2×22B |
|

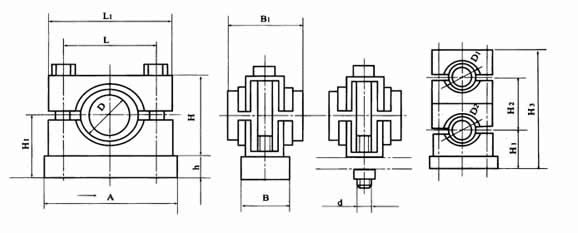

四、外形尺寸： 1、单管夹 |
|
双层
|
|
| 2、双管夹 |
|
|
双层
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
订货说明:(1)钢管外径尺寸如不符合规格中的外径系列时，可特殊订货。 (2)单管夹标注时，在产品型号前写1；双管夹标注时，在产品型号前写2。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

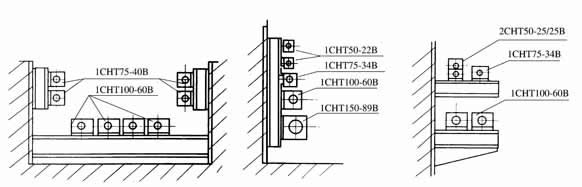

五、使用说明: 1、管路布置在设备上时，可采用带底板的管夹，底板直接焊接在设备上。 2、管路布置在地沟内，沟的侧壁上有埋设件（钢板）。当采用带底板的管夹时，把底板焊在槽钢上，槽钢焊在埋钢上，见图1。当采用不带底板的管夹时，管夹用螺栓连接在槽钢上，这时槽钢上要钻孔。管夹一般采用一列布置，亦可交错布置。 3、管路沿地沟的侧壁布置，壁上有埋设件，管夹的底板焊在槽钢上，槽钢焊在埋设件上，见图2。 4、管路布置在地沟侧壁的支架上，支架焊在埋设件上，管夹的底板焊在支架上，管夹悬臂较大时，要注意支架的强度，见图3。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
